客服電話
添加微信
添加客服微信
隨時(shí)隨地掌握優(yōu)惠動(dòng)態(tài)
官方微信
掃描二維碼
關(guān)注美雅化工微信公眾號(hào)
壓鑄件表面鼓泡產(chǎn)生原因及解決方案缺陷：鼓泡：在噴涂或者后續(xù)的加工工序中鑄件表面出現(xiàn)氣泡破壞了鑄件表面。產(chǎn)生原因： 當(dāng)鑄件在加工中被加熱時(shí)，鑄件內(nèi)卷入的氣體受熱膨脹，氣體穿過(guò)鑄件表層滲漏出去。改善措施：1 ...
|
壓鑄件表面鼓泡產(chǎn)生原因及解決方案 缺陷：鼓泡：在噴涂或者后續(xù)的加工工序中鑄件表面出現(xiàn)氣泡破壞了鑄件表面。 產(chǎn)生原因： 當(dāng)鑄件在加工中被加熱時(shí)，鑄件內(nèi)卷入的氣體受熱膨脹，氣體穿過(guò)鑄件表層滲漏出去。 改善措施： 1．如果問(wèn)題出在溢流口，就減少或者合并溢流口，減小溢流槽的尺寸。 2．增加溢流槽與鑄件的距離以減少鑄件附近的熱積累。 3．減小內(nèi)澆口的厚度，為了保證鑄件質(zhì)量，同時(shí)保持合適的內(nèi)澆口面積。 4．降低金屬液溫度，但鋅合金溫度應(yīng)保持在700°F以上，鋁合金應(yīng)保持在1200°F以上。 5．降低內(nèi)澆口處的模具溫度。 6．減少卷入的氣體量（參考第四章氣孔的改善措施): * 沖頭采用低壓射速度（熱室） * 噴霧量降到最低 7．確定壓射行程的后期有壓力: * 料餅厚度合適或者澆口套不滲漏 * 在沖頭開(kāi)始粘模或者粘附之前改善沖頭狀態(tài) * 確保金屬液有合適的靜壓力和增壓壓力（沖頭尺寸正確） * 儲(chǔ)壓器預(yù)設(shè)正確

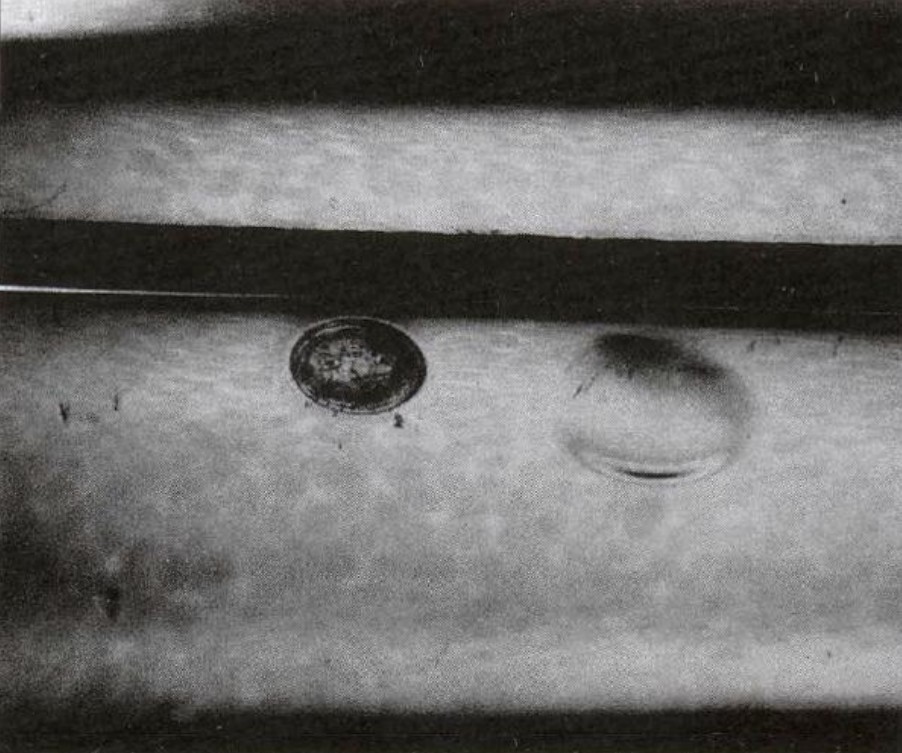

在排氣口處的一個(gè)氣泡和一個(gè)孔洞。 東莞市美雅化工有限公司20多年專注高端脫模劑研發(fā)和生產(chǎn)、輔料供應(yīng)，助您買到環(huán)保好用的脫模劑產(chǎn)品。 全國(guó)脫模劑咨詢熱線：0769-22623512 更多脫模劑資訊請(qǐng)瀏覽官網(wǎng)：http://www.yishengsuoai.com 櫻井脫模劑（一個(gè)集復(fù)合材料、壓鑄、聚氨酯、金屬、橡膠、EVA、PU等行業(yè)領(lǐng)域于一體的綜合性專業(yè)采購(gòu)脫模劑平臺(tái)） |
Powered by Discuz! X3.5 Licensed© 2000-2023 www.yishengsuoai.com( 粵ICP備20007749號(hào)-1 )
請(qǐng)發(fā)表評(píng)論
